Каждый, кто хоть раз держал паяльник, сталкивался с классической проблемой. Вам нужно припаять провод к контакту. Левой рукой вы держите паяльник. Правой — провод. А придерживать плату, чтобы она не убежала, нечем. Еще и припой нужно подать, и флюс нанести. Рук катастрофически не хватает. Начинающие обычно кладут плату на стол, прижимают локтем, прикусывают провод зубами и молятся, чтобы не обжечься. Опытные мастера давно знают выход: устройство с забавным названием «третья рука». Но глядя на этот дешевый китайский штатив с крокодильчиками и лупой, многие задаются вопросом: это реальный помощник или очередной пластиковый хлам, который будет пылиться на полке? Ответ, как обычно, лежит посередине и зависит от того, какой именно «третью руку» вы купите и для каких задач.
Анатомия помощника: из чего состоит идеальный фиксатор

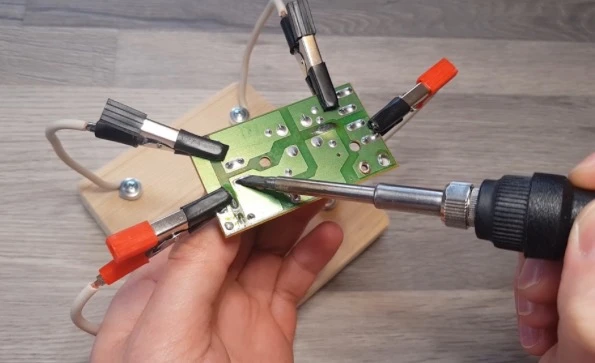

Типичная «третья рука» — это тяжелое основание (чтобы не переворачивалось), одна или две гибкие штанги на шарнирах, на концах которых установлены зажимы-крокодилы. Часто в комплекте идет увеличительное стекло на отдельном кронштейне и подставка для паяльника с металлической губкой. Конструкция кажется простой, но именно в деталях кроется разница между полезным инструментом и разочарованием.
Главный враг дешевых моделей — слабые шарниры. Если после затягивания винта штанга все равно провисает под собственным весом, такой инструмент бесполезен. Провод, который вы пытаетесь зафиксировать, будет отползать при малейшем касании паяльником. Второй враг — крокодилы с мягким, некачественным металлом. Они не держат детали, разжимаются и царапают контакты. Третий — лупа на пластиковой линзе, которая дает искажения и рябь. От такой «помощи» через пять минут начинает болеть голова.
Качественная третья рука для пайки — это инструмент с чугунным или стальным массивным основанием, шарнирами типа «лопатка» (с большим пятном контакта), бронзовыми или латунными зажимами с резиновыми наконечниками. Штанги должны быть рифлеными или иметь насечки, чтобы винты фиксации не проскальзывали. Лупа — стеклянная, с диоптриями, а лучше — отдельный помощник в виде настольного микроскопа. Подставка под паяльник должна иметь термостойкий коврик и не касаться пластиковых частей.
Опытные мастера часто модернизируют покупные «третьи руки». Они прикручивают основание к верстаку, заменяют штатные крокодилы на винтовые зажимы (как в ювелирных тисочках), добавляют магнитные держатели для флюса и припоя, а также устанавливают светодиодную подсветку на гибком шланге. Фабричная модель — лишь каркас, который вы дорабатываете под себя.
Когда две руки — это позор: ситуации, где фиксатор незаменим
Многие скептики говорят: «Я 20 лет паял без всяких третьих рук, и ничего». И они частично правы — если вы паяете толстые провода на весу или держите плату большими пальцами, прижимая к столу, можно обойтись. Но есть задачи, где без фиксатора качественную пайку выполнить невозможно.
Первое — это пайка SMD-компонентов. Микросхема с шагом выводов 0.5 мм не должна шевелиться ни на микрон. Вы нанесли флюс, поставили компонент на контактные площадки, прогрели паяльником. Если плата дрогнет — компонент уедет, получится «сопля» или короткое замыкание. Третья рука жестко фиксирует плату, освобождая обе ваши руки для тонкой работы пинцетом и паяльником. Без фиксатора вы будете одной рукой придерживать плату, а второй — пытаться паять. Это как писать письмо левой рукой, придерживая бумагу правой: результат будет ужасным.
Второе — пайка многожильных кабелей. Скрученные жилы имеют память формы и норовят разойтись, когда вы их прогреваете. Если провод не зафиксирован, припой либо не зальет все жилы, либо образует некрасивый шар на конце. Третья рука держит провод в нужном положении, а вы двумя руками спокойно лудите и паяете.
Третье — работа с мелкими деталями: разъемами, тумблерами, потенциометрами. Они легкие и постоянно переворачиваются. Зафиксировав деталь в крокодиле, вы можете свободно паять ее выводы, не боясь, что она упадет или повернется.
Четвертое — пайка под микроскопом. Если вы работаете с увеличением, каждое микродвижение платы превращается в скачок изображения. Жесткая фиксация — обязательное условие для качественной работы.
Вот список признаков, что «третья рука» вам нужна прямо сейчас:
- Вы хотя бы раз обжигали пальцы, придерживая провод.
- Вы тратите больше минуты на то, чтобы поймать баланс платы на столе.
- У вас есть или планируется работа с микросхемами в корпусах SOIC, TQFP, QFN.
- Вы паяете под лупой или микроскопом.
- Вам надоело, что плата «убегает» при касании жалом.
- Вы хотите паять быстро, чисто и без мата.
Неожиданный измерительный сосед по столу
В профессиональной мастерской третья рука редко стоит в одиночестве. Рядом с ней обычно располагаются другие инструменты, которые кажутся совершенно из другой оперы. Например, токоизмерительные клещи. На первый взгляд, какая связь между фиксатором для пайки и клещами, измеряющими ток без разрыва цепи? Связь есть, и она глубже, чем кажется. Если вы планируете серьезно заниматься ремонтом и диагностикой, полезно заранее знать, какова токоизмерительные клещи цена на современном рынке — эти приборы стали значительно доступнее и уже не являются сугубо промышленным инструментом. Но вернемся к нашей теме.
Третья рука и токоизмерительные клещи встречаются на столе мастера, который не только паяет, но и диагностирует. Представьте: вы отремонтировали блок питания, заменили конденсаторы и диодный мост. Перед тем как закрыть корпус, нужно проверить, не потребляет ли устройство лишний ток, не греется ли. Вы подключаете блок через токоизмерительные клещи, включаете его — и видите, что ток в два раза выше номинала. Где-то есть короткое замыкание или неправильная пайка. Вы выключаете прибор, ставите плату в третью руку, фиксируете ее, подносите лампу и под микроскопом находите лишнюю каплю припоя между дорожками. Убрали — ток упал в норму.
Без третьей руки вы бы пытались удержать плату одной рукой, ловить баланс, чтобы поднести лупу — и скорее всего, пропустили бы дефект. Без токоизмерительных клещей вы бы не узнали, что ток завышен, и отдали клиенту потенциально опасный блок питания. Два инструмента работают в паре: один диагностирует проблему, второй помогает ее устранить. Кроме того, токоизмерительные клещи незаменимы при проверке цепей, которые вы только что пропаяли. Например, вы припаяли толстый провод к плате и хотите убедиться, что контакт держит номинальный ток. Зажимаете клещи на провод, подаете нагрузку — видите ток. Если он скачет или ниже расчетного — значит, пайка плохая, надо переделывать.
Более того, современные токоизмерительные клещи часто имеют встроенный мультиметр, возможность измерения сопротивления, прозвонки и даже температуры. Это делает их универсальным диагностическим инструментом, который дополняет вашу паяльную станцию. Но без хорошей фиксации платы (той самой третьей руки) проводить измерения в труднодоступных местах крайне неудобно. Так что эти два прибора — не конкуренты, а партнеры.
Как выбрать и не разочароваться: рейтинг конструктивных решений
Пришло время практических советов. Рынок завален «третьими руками» от $3 до $100. Как не выбросить деньги на ветер?
Начнем с самого важного: не берите самые дешевые пластиковые модели с тонкими штангами. Они развалятся через месяц, а работать ими невозможно с первого дня. Оптимальный бюджет — средний сегмент, металлические конструкции с чугунным или стальным основанием. Основание должно весить не менее 300-500 граммов. Если оно легкое — при повороте штатив будет заваливаться на бок.
Количество штанг: для большинства работ достаточно двух. Одна держит плату, вторая — провод или компонент. Три штанги — это уже люкс, но они часто мешают друг другу. Лучше взять две, но качественные, чем три, которые будут перекрещиваться. Зажимы: ищите модели с возможностью смены губок. Резиновые или силиконовые накладки обязательны — они не царапают плату и не замыкают контакты. Некоторые производители кладут в комплект сменные губки под разные типы деталей (узкие для микросхем, широкие для плат).
Лупа: честно скажу, штатная лупа на «третьей руке» почти всегда плохая. Она мала, неудобно регулируется и дает искажения. Лучше купить отдельную настольную лупу на штативе или бинокулярный микроскоп. А «третью руку» берите без лупы — сэкономите деньги и нервы. Если же лупа уже в комплекте, убедитесь, что она стеклянная, с диоптриями и имеет отдельную регулировку по высоте и углу.
Подставка под паяльник: полезная опция, но только если она выполнена из металла и имеет термостойкий коврик. Пластиковые подставки плавятся от случайного касания горячим жалом. Также подставка не должна мешать доступу к зажимам. Хорошо, если она съемная.
Дополнительные опции: подсветка на гибком шланге, магнитные площадки для отверток, отсеки для расходников — все это приятно, но не критично. Главное — это жесткость фиксации и удобство зажимов. После покупки не ленитесь провести тест: зажмите в крокодилах тяжелую плату (100-200 грамм) и покачайте ее. Если шарниры не просели и зажимы не разжались — хороший экземпляр.
И последний совет: многие мастера покупают две «третьи руки» — одну для мелких плат с тонкими зажимами, другую — для крупных блоков питания и тяжелых деталей. Универсального инструмента не существует. Но если вы начинающий, возьмите одну качественную модель со съемными губками и тяжелым основанием. Она прослужит вам годы и станет тем самым незаметным помощником, о котором вы через месяц скажете: «Как я без нее раньше паял?»
В итоге, третья рука — это не роскошь, а необходимый инструмент для любого, кто паяет чаще, чем раз в полгода. Она не заменяет опыт, но избавляет от рутины, ускоряет работу и повышает качество пайки. Дешевые модели действительно бесполезны и только раздражают. Качественная «третья рука» — это инвестиция в комфорт и результат. А в паре с хорошими токоизмерительными клещами и мультиметром вы получаете полноценную диагностическую и ремонтную станцию, способную справиться с 90% задач. Не экономьте на том, что держит ваши детали. Потому что когда деталь выскальзывает в последний момент, страдает не только пайка, но и ваше настроение.
